为低碳304钢。耐蚀性在普通状态下与304相似。但在焊接后或解除应力后抗晶间腐蚀性良好。加工后不经过退火仍保留耐蚀性，一般在 400℃以下使用(无磁性、使用温度-196-800℃).要求高耐腐蚀性的化学，煤炭，石油产业领域的机器、建筑材料、耐热零部件及无法热处理的零部件，热水机，热交换机，LNG Tank
304L 为低碳304钢。耐蚀性在普通状态下与304相似。但在焊接后或解除应力后抗晶间腐蚀性良好。加工后不经过退火仍保留耐蚀性，一般在 400℃以下使用(无磁性、使用温度-196-800℃)

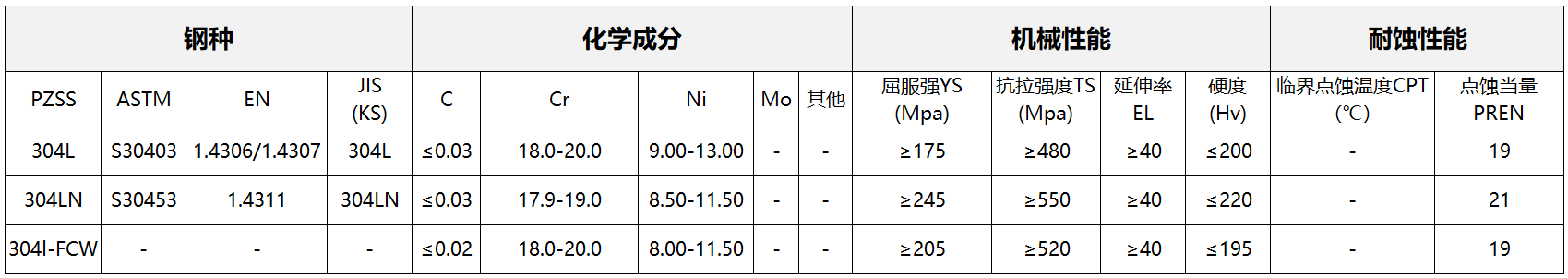

| 钢种 | C | Mn | P | S | Si | Cr | Ni | N |
| 304 | 0.080 | 2.00 | 0.045 | 0.030 | 0.75 | 18.00~20.00 | 8.00~10.50 | 0.10 |
| 304L | 0.030 | 2.00 | 0.045 | 0.030 | 0.75 | 18.00~20.00 | 8.00~12.00 | 0.10 |
| 304H | 0.04~0.10 | 2.00 | 0.045 | 0.030 | 0.75 | 18.00~20.00 | 8.00~10.50 |
| 钢种 | 抗拉强度 | 屈服强度 | 伸长率 | 硬度 | 冷弯 | |
| （MPa） | (MPa） | % | 布氏 | 洛氏 | ||
| 304 | ≥515 | ≥205 | ≥40 | ≤201 | ≤92 | 不要求 |
| 304L | ≥485 | ≥170 | ≥40 | ≤201 | ≤92 | 不要求 |
| 304H | ≥515 | ≥205 | ≥40 | ≤201 | ≤92 | 不要求 |
制造流程
功能与应用
>> 退火态
| 产品区分 | 厚度(mm) | 宽度(mm) | 长度(mm) | 单重(ton) | 表面状态 | |
| 钢卷 Coil | 热轧 | 4.0~16.0 | 1000~1600 | — | 30 max. | No.1 |
| 冷轧 | 0.3~5.0 | 1000~1600 | — | 2B | ||
适用范围
适用用途
适用于要求高耐腐蚀性的化学，煤炭，石油产业领域的机器、建筑材料、
耐热零部件及无法热处理的零部件，热水机，热交换机，LNG Tank等
产品优势
1)抗晶间腐蚀优秀
2)耐蚀性与304相当（加工后不退火仍保留耐蚀性）
3)一般在400℃以下使用(无磁性、使用温度-196-800℃)
焊接或消除应力后性能优秀
